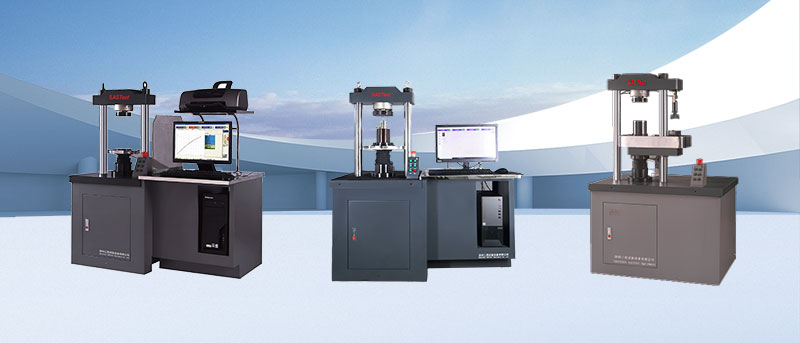

微機控制高溫電子壓力試驗機的工作原理
微機控制高溫電子壓力試驗機是一種用于材料性能測試的設備，特別適用于高溫環境下的抗壓、抗拉等試驗。其工作原理涉及多個核心組件的協調運作，下面將詳細闡述其主要工作原理。
1. 基本組成
· 加載系統：由伺服電機、傳動裝置和加載框架組成，用于施加測試樣品所需的壓力。
· 控制系統：由微機和控制軟件組成，用于設置測試參數、監測測試過程和記錄數據。
· 傳感器系統：包括負載傳感器和溫度傳感器，實時監測施加的壓力和試驗環境溫度。
· 數據處理單元：用于接收傳感器數據，進行實時計算和分析。
2. 工作流程
1. 樣品準備：將待測試的樣品安裝在試驗機的測試夾具中，確保其穩固。
2. 設置參數：通過微機控制系統輸入測試參數，如加載速度、最高溫度、測試時間等，系統會根據這些參數自動調整測試過程。
3. 加熱系統啟動：在高溫試驗中，首先啟動加熱系統，通過加熱元件將測試區域的溫度升高至設定值。溫度傳感器實時監測溫度，確保其穩定在預定范圍內。
4. 加載測試：在溫度達到設定值后，控制系統指令加載系統開始施加壓力。伺服電機驅動加載裝置，以設定的加載速度施加壓力，直到樣品發生破壞或達到預設的測試終點。
5. 數據采集與處理：整個過程中，傳感器不斷采集負載和溫度數據，數據處理單元實時記錄這些信息，并進行分析，生成測試曲線和結果報告。
6. 結果輸出：測試完成后，控制系統自動生成詳細的測試報告，包括樣品的抗壓強度、變形量等參數，并可通過打印或電子方式保存。
3. 控制與自動化
微機控制高溫電子壓力試驗機采用自動化控制技術，可以實現程序化的測試流程。用戶可以通過軟件設定多種測試方案，設備能自動切換不同測試模式，并對異常情況進行自動報警和處理。這種智能化操作不僅提高了測試的效率，也減少了人為操作的誤差。
4. 溫度與壓力的協同控制
在高溫測試中，溫度和壓力的協同控制尤為重要。微機控制系統需同時監測溫度和壓力，確保在規定范圍內進行測試。通過PID控制算法，可以實現對加熱系統的精確調節，保持恒定的測試溫度，進而獲得準確可靠的測試結果。
5. 總結
微機控制高溫電子壓力試驗機的工作原理主要依賴于其精準的控制系統、強大的數據處理能力以及高效的加載與加熱系統。通過這一整套系統的協同工作，該設備能夠在高溫條件下對材料進行精確的機械性能測試，為材料研究、開發和質量控制提供了強有力的支持。
