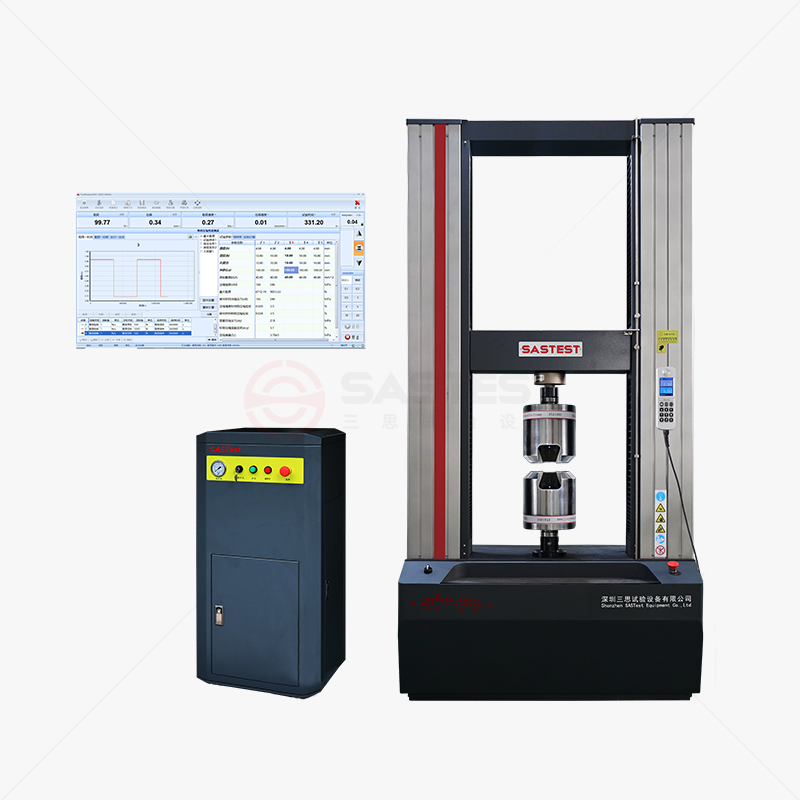

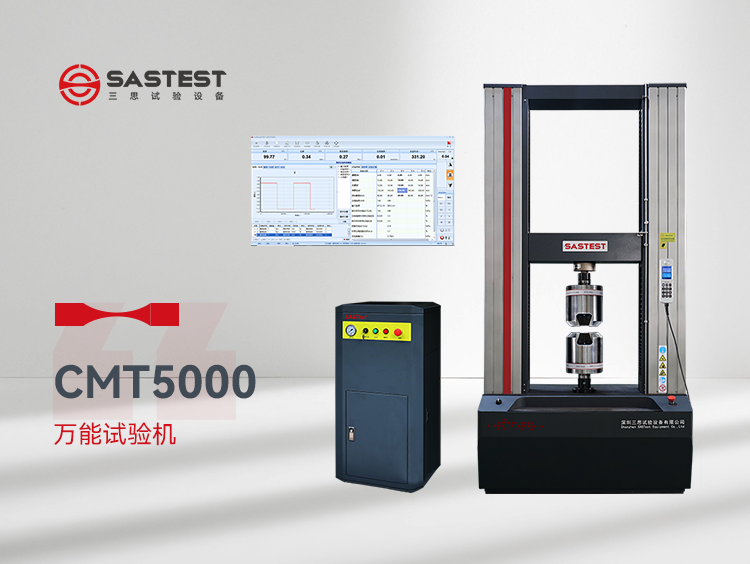

產品名稱：100KN電子萬能拉力試驗機

產品型號：CMT5105

功能概述

100KN電子萬能拉力試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等的力學性能測試分析研究，具有應力、應變、位移三種閉環控制方式，可求出最大力、抗拉強度、彎曲強度、壓縮強度、彈性模量、斷裂延伸率、屈服強度等參數。根據GB及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供檢測數據。

技術指標

1. 最大試驗力：100kN；

2. 試驗機準確度等級：0.5級；

3. 試驗力測量范圍：0.4%—100%FS；

4. 試驗力示值相對誤差：示值的±1%以內；

5. 試驗力分辨力：最大試驗力的1/±300000（全程分辨力不變）；

6. 變形測量范圍：0.2%-100%FS；

7. 變形示值相對誤差：示值的±0.5%以內；

8. 變形分辨力：最大變形量的1/±300000（全程分辨力不變）；

9. 大變形測量范圍（可選配件）：10-800mm；

10. 大變形示值相對誤差：示值的±0.5%以內；

11. 大變形分辨力：0.008mm；

12. 位移示值相對誤差：示值的±0.5%以內；

13. 位移分辨力：0.025μm；

14. 力控速率調節范圍：0.01-5%FS/S；

15. 力控速率相對誤差：設定值的±1%以內；

16. 變形速率調節范圍：0.02—5%FS/S；

17. 變形控制速率相對誤差：速率 < 0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時，為設定值的±0.5%以內；

18. 橫梁速度調節范圍：0.001—500mm/min；

19. 橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.2%以內；

20. 恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

21. 恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

22. 有效拉伸空間：450mm；

23. 有效試驗寬度：590mm；

24. 主機外型尺寸（長×寬×高）：1060×650×2530（mm）；

25. 電源：380V±10%，5kW；

26. 主機重量：約1500kg

產品特點

1. 制精度高

位移的分辨率為0.05μm

1. DSP-1000全數字閉環控制與測量系統

試驗機性能的高低主要取決于對試驗過程的控制。DCS－300采用先進的神經元自適應PID控制算法，可實現系統參數的在線辯識，控制量在線優化，控制環在線切換，實現了全數字三閉環（位移、力、變形）控制，使得整機性能明顯優于國內產品，并與國外產品技術水平相當。

2. 24路高精準數據采集系統及3路光電編碼器位置捕獲模塊

數據采集系統由24路高精準24位A/D轉換通道組成。分辨率達1/300000，全程不分檔。A/D 轉換速度和增益可在線編程。

3. 基于DSP的控制系統平臺

DSP是RISC專用型CPU，其指令系統針對自動控制應用（如FFT運算）進行了大量的優化，集成了很多外設功能，適合實時工業控制與量測系統。

4. 負荷控制精度高

可實現保載功能，保載精度在設定值≥10%FS時，為設定值的±0.1%以內；設定值<10%FS時，為設定值的±1%以內。

5. 適應范圍廣

可根據GB、ISO、JIS、ASTM、DIN等多種標準進行試驗和數據處理。

6. 試驗報告和曲線

曲線遍歷，試驗報告可以編輯，試驗曲線細密程度高，表明試驗采樣頻率快，與同行比較較為明顯。

7. 設備使用穩定性好，客戶投訴率低

設備技術含量越高對設備電器和軟件的穩定性要求就越高，不然維修是個很大的問題。我公司的電器部分是經過嚴格的老化試驗，排除了前期的不良因素。試驗軟件是標準配置，經過長期考核過的，故障率很低。

8. 橫梁位移測量

采用日本進口高精度光電編碼器，通過控制器實現橫梁位移。

9. 傳動控制系統

采用日本全數字式交流伺服器及高精度，高響應頻率的交流電機，通過控制器實現全數字化閉環控制。電機聯接臺灣減速機，通過日本進口同步齒形帶帶動絲杠轉動，保證傳動系統效率高，噪音低，傳動平穩，并保證速度精度在示值的±0.2%以內。

10. 軟件功能強大

可以滿足不同材料的試驗，可以同時執行不同的標準，包括國外標準（有多種標準的數據處理功能），單位：N、kN、g、kgf、Ib、cN可以相互轉換。完全按試驗標準設計的試驗軟件功能強大。試驗曲線可以放大，能清楚的看出數據采集的多少、快慢，曲線的平滑程度，也就能反映出硬件和軟件的整體處理能力。

相關標準

GB/T 1040 《塑料 拉伸性能的測定》

GB/T 1041 《塑料 壓縮性能的測定》

GB/T 9341 《塑料 彎曲性能的測定》

GB/T 529  硫化橡膠或熱塑性橡膠撕裂強度的測定（褲形、直角形和新月形試樣）

GB/T 528 硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定

GB/T 16491-2008電子萬能試驗機

GB/T 14452-93

GB/T 7314-2005

GB/T 228.1 《金屬材料 拉伸試驗 第1部分：室溫試驗方法》

GB/T 232 《金屬材料 彎曲試驗方法》

GB/T 7314 《金屬材料 室溫壓縮試驗方法》

GB/T 16491 《電子式萬能試驗機》

GB/T 2611 《試驗機通用技術要求》

JJG 139 《拉力、壓力和萬能試驗機》

JJG 475 《電子式萬能試驗機》
