設備用途

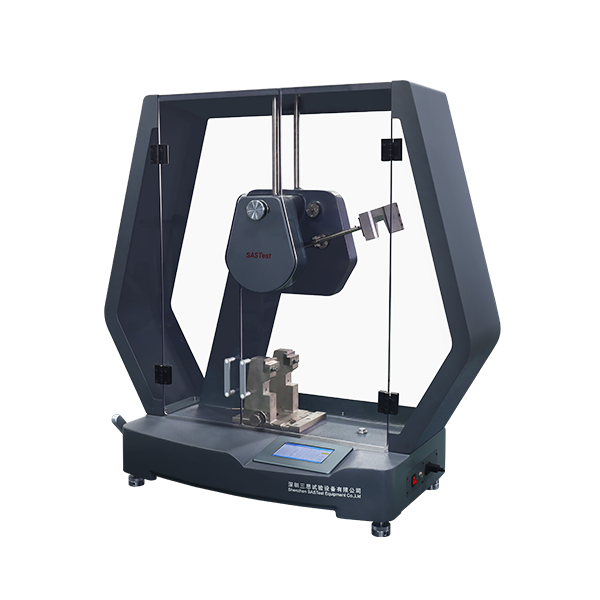

ZBC8400塑料擺錘沖擊試驗機采用全新的Exceed 系列塑料擺錘沖擊系統，具有高可靠性、安全性、穩定性的特點，主要對塑料、尼龍、硬橡膠、玻璃鋼、電氣絕緣材料等非金屬材料在動負荷下抵抗沖擊的性能檢驗的檢測儀器。本機操作簡便，工作效率高，在沖擊試樣后自動獲得試驗數據。在連續做沖擊試驗的試驗室和大量做沖擊試驗的制造廠家更能體現其優越性。本沖擊系統所配的專用控制面板和顯示屏可滿足用戶試驗所需的操作和顯示要求，如顯示沖擊吸收功、沖擊強度、擺錘的擺動角度及打印試驗報告等。本沖擊系統即可以做簡支梁試驗，又可以做懸臂梁試驗。支座調節及更換方便，適用性強，是硬質塑料生產廠家、質檢單位、科研所等必不可少的檢測儀器。

設備主要參數

最大沖擊能量：簡支梁(ISO/GB) 5J, 簡支梁(ASTM) 5.4J, 懸臂梁5.5J

角度分辨率：0.045o

簡支梁(ISO/GB)技術參數：

• 沖擊速度：2.9m/s

• 預揚角：107 o

• 擺軸中心至試樣中心的距離：330㎜

• 沖擊刀夾角：30o

• 沖擊刀圓角半徑：2㎜

• 支座圓角半徑：1㎜

• 支座前角：5o

• 支座后角：10o

• 支座跨距：62㎜

• 試樣類型及尺寸（長×寬×厚）： 80㎜×10㎜×4㎜

簡支梁(ASTM)技術參數：

• 沖擊速度：3.46m/s

• 預揚角：148 o

• 擺軸中心至試樣中心的距離：330㎜

• 沖擊刀夾角：45o

• 沖擊刀圓角半徑：3.17㎜

• 支座圓角半徑：3.17㎜

• 支座跨距：101.6㎜

• 試樣類型及尺寸（長×寬×厚）：127mm×12.7mm×3.17mm、127mm×12.7mm×6.35mm、127mm×12.7mm×12.7mm

懸臂梁技術參數：

• 沖擊速度：3.5m/s

• 預揚角：148 o

• 擺軸中心至試樣中心的距離：330㎜

• 刀刃圓角半徑：0.8㎜

刀刃中心距鉗口上表面：

• ISO/GB:22±0.2㎜（ISO/GB）

• ASTM:22±0.05㎜

• 試樣類型及尺寸（長×寬×厚）：

  ISO/GB:  80㎜×10㎜×4㎜

  ASTM: 63.5㎜×12.7㎜×12.7㎜、63.5㎜×12.7㎜×6.4㎜、63.5㎜×12.7㎜×3.2㎜

• 環境溫度：10～35℃

• 主機外形尺寸（寬×高×深）：約760㎜×800㎜×520㎜

• 配防護罩外形尺寸（寬×高×深）：約1050㎜×1030㎜×520㎜

• 設備重量：約210㎏（配防護罩）

• 主機電源：單相100V-240V 50Hz 0.1kW

• 環境條件：周圍環境中無腐蝕性介質，無震動，無強電磁場干擾。
